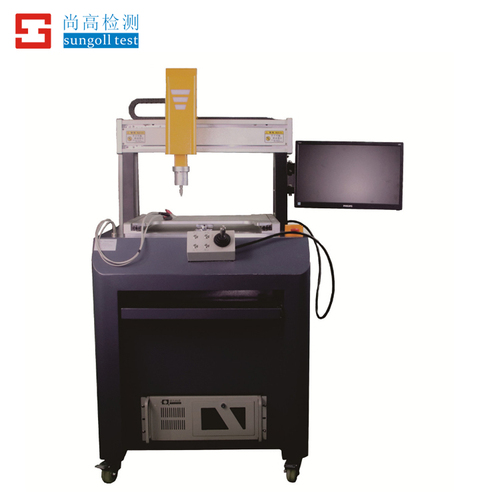

全自动按键手感荷重试验机
一、设备应用：
硅橡胶按键，薄膜开关，轻触开关，金属弹片（俗称锅仔片，，英文名叫l dome）等产品厂家，一般他们的客户有要求测试指标有操作力就是称之为peak force，要求稍微高点的要求测试出产品的手感，就是click（其中手感分两种概念有手感和触感之分）。客户提出更高要求还有谷点行程，回弹峰点荷重值及谷点荷重值。更有的客户还需要导通点的力和行程。
试验机的原理就是通过传感器感应产品力值，在传感器下压的同时，伺服马达驱动丝杆感应到产品的行程变化。此些数据通过采集卡采集，程序做分析整合处理，再通过计算机显示屏显示出来产品的荷重行程曲线。 XYZ三轴荷重位移曲线仪适用于各种压力测试。
可设定坐标，机器自动位移测试，并记录测试值。利用Windows®视窗中文画面设定。所有资料皆可储存（试验条件、荷重-行程曲线图、寿命曲线图、检查报表..等）。
二、设备参数:
Z轴zui大荷重 50N（5kgf）
Z轴驱动方式 日本松下伺服电机
制御方式 上升、下降
驱动（升降）范围 0~150mm（满足测试手机）
荷重测定范围 0~50N（5kgf）或500N（LCD抗压）测试
荷重分解度 0.01gf（0.098mN）
荷重精度 0.1N（100mN）
位移测定范围 0~150mm
位移分解度 0.001mm
位移精度 ±0.03mm
试验速度范围 0.1~150mm/min
移动速度范围 0.1~1000mm/min
X-Y轴驱动方式 日本松下伺服电机
制御方式 X:左右 Y:前后
驱动范围 X:0~460mm Y:0~200mm
位移分解度 0.001mm
位移精度 ±0.05mm
移动速度范围 0.1~900mm/Sec
允许试样尺寸 W500xD260mm
机台重量（约） 150kg
主机尺寸 W950xD760mmxH935mm
机台尺寸 W1400xD780xH1700mm
三、测试项目：
一般产品自动多点力量测试。
按键（键盘）曲线测试（多点自动位移）。
LCD耐压力测试（多点自动位移）。
压力寿命试验（多点自动位移）。
四、选择配备：
导通点之力量与位移测试功能。
导通点之阻抗值设定。
动态阻抗测试系统。
五、本公司三轴曲线仪有如下创新点
1、坐标输入有手动输入，按坐标输入还可以按矩阵输入（适合客户测试规则排立产品）；
2、 能设定z轴坐标自动抬高具体某点，以能避开产品具体某点高于正常表面高度；
3、 测试一版后结果能自动判定，用红绿颜色区分具体测试结果；
4、 自动统计测试一版的周期；
5、 每个班次能自动统计不良率，测试总数；
6、 测试数据媲美国际品牌试验机。
7、 可以做荧幕压力测试，显示器多点压力测试，PDA压力测试。
六、机器特点：
可任意输入X、Y轴坐标，机器自动移动位置测试。
可输入测试行程及荷重，计算机自动控制及测试。
可设定荷重、当荷重值到达时，机器可作暂停或回转。
可设定行程、当行程值到达时，机器可作暂停或回转。
可直接测试并复制每个行程点（0.01mm）与荷重之图形。
每一量测图形皆可由十字游标轨迹，判读对应之荷重及行程值最小解析0.01mm。
可打印及储存图形（荷重-行程曲线图、寿命曲线图、检查报表）。
测试资料储存于硬盘（每一笔资料皆可储存，不限次数）。
测试条件皆由计算机画面设定（含测试荷重、行程、速度、次数、空压、暂停时间等等）。
检验报表抬头内容可随时修改（中英文皆可）。
检验报表可转存至Excel做编辑或透过网络直接输出。
5、 荷重传感器荷重力多层保护，以更有效的保护易损贵重件荷重元，传感器可以超载500%。
三轴荷重行程曲线试验机，全自动压力试验机是在市场人力成本越来越高的情况下开发，真正实现全自动按键荷重位移测试。可以做做荧幕压力测试，显示器多点压力测试，PDA压力测试。为客户节省人力成本。同种产品，只要测试一次确认坐标或通过输入基准点对应各点的坐标，试验机会自动进行全自动测试。更有效的提高测试效率，减少测试成本。同时方便客户测试更多产品，抽检更多的试验数据，以便在出货之前发现质量问题，减少市场质量隐患。实现客户零缺陷的目标...
目前我司试验机技术先进：DSP数据采集系统，工业以太网传输数据，采样速率高达27000HZ，超强抗干扰能力。
